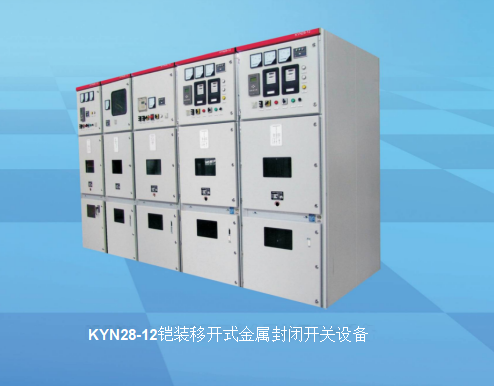

KYN28-12 Armoured removable metal enclosed switchgear

Product introduction

KYN 28-12 armoured removable metal enclosed switchgear meets the requirements of GB 3906, GB/ T 1 1022, I EC 60298 and DL/ T 404. It is suitable for 3.6k V-12K V AC three-phase 50H Z single bus breaking power system, as receiving and distributing electric energy and implementing control, protection and monitoring of the circuit. This product is for indoor use.

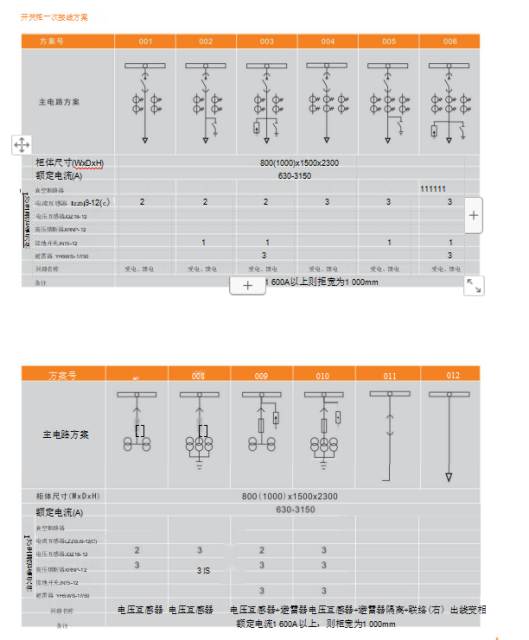

  • KYN28-12 Armoured removable metal enclosed switchgear

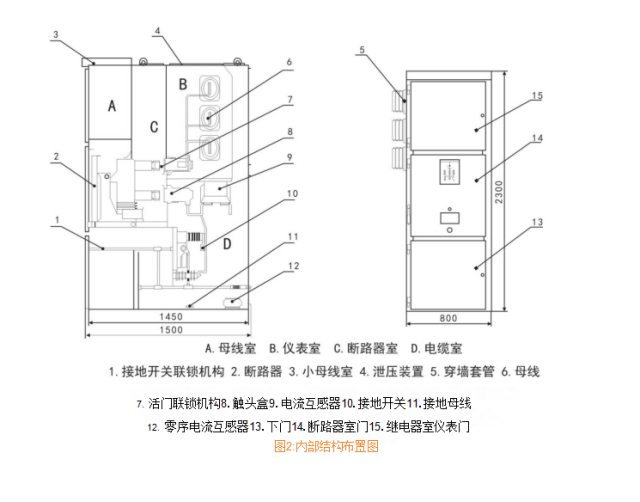

  • KYN28-12 Armoured removable metal enclosed switchgear

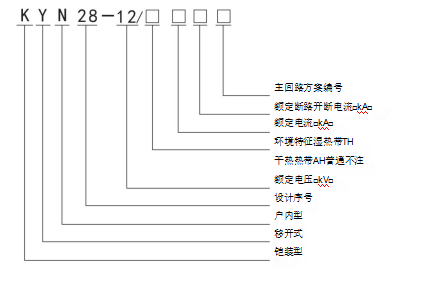

  • KYN28-12 Armoured removable metal enclosed switchgear

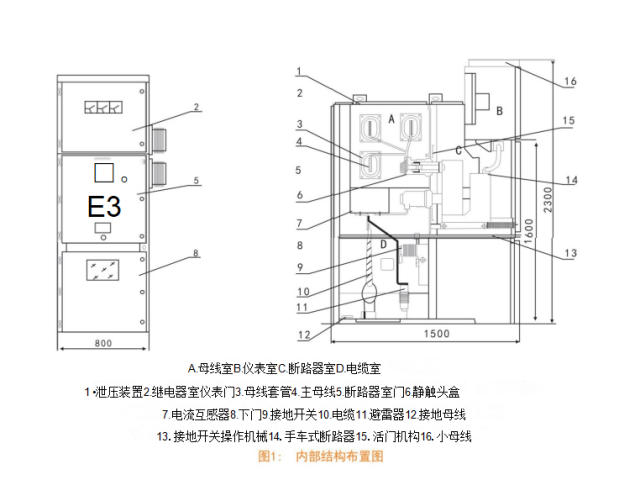

  • KYN28-12 Armoured removable metal enclosed switchgear

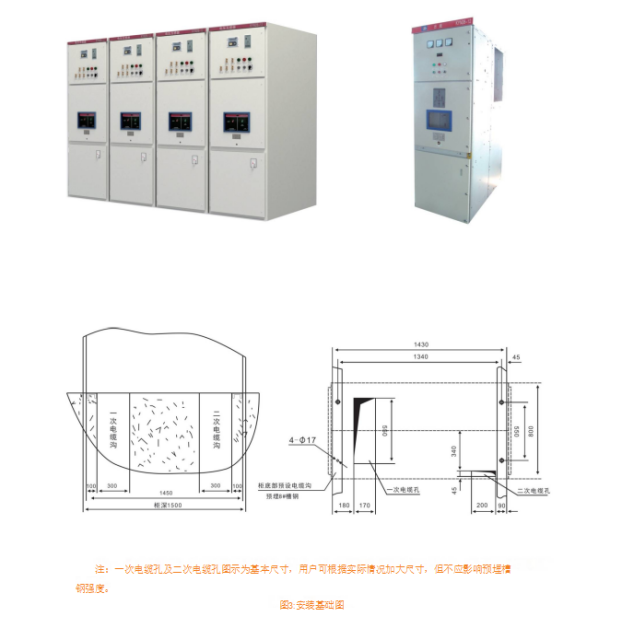

  • KYN28-12 Armoured removable metal enclosed switchgear

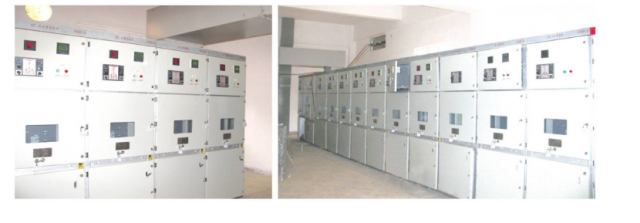

  • KYN28-12 Armoured removable metal enclosed switchgear
  • KYN28-12 Armoured removable metal enclosed switchgear
Description

Product/performance characteristics

Use environment

Ambient air humidity: upper limit +40°C; Lower limit -25°C

♦ The altitude is not more than 1000m

♦ Relative humidity: the daily average is not more than 95%, the monthly average is not more than 90%;

♦ The surrounding air is not polluted by corrosive gases, water vapor, etc.

♦ No frequent severe vibration;

♦ When the normal conditions specified in GB3906 are exceeded, the user and the manufacturer shall negotiate;

Overload capacity/technical parameters

Basic technical parameters of the switch cabinet

project

unit

technical specification

nominal voltage

KV

12

rated current

A

630、1250、1600、2000、2500、3150

rated frequency

HZ

50

rated short time current(4S)

kA

20、25、31.5、40

Rated peak withstand current

kA

50、63、80、100

Rated short-circuit breaking current

kA

20、25、31.5、40

Rated short-circuit closing current

kA

50、63、80、100

rated insulation level

1min power frequency withstand voltage

kV

Phase to phase, ground 42, fracture 48

Electrical withstand voltage during lightning shock

Phase to phase, ground 75, fracture 85

level of protection

The housing is IP4X, the compartment is IP2X when the breaker room door is open

VSI vacuum circuit breaker technical parameters

project

unit

technical specification

nominal voltage

KV

12

rated frequency

HZ

50

rated current

A

630、1250、1600、2000、2500、3150

Rated short-time withstand current (4S)

kA

20、25、31.5、40

Rated peak withstand current

kA

50、63、80、100

Rated short-circuit breaking current

kA

20、25、31.5、40

Rated short-circuit closing current

kA

50、63、80、100

rated insulation level

1min power frequency withstand voltage

kV

Phase to phase, ground 42, fracture 48

Electrical withstand voltage during lightning shock

Phase to phase, ground 75, fracture 85

Rated operating sequence



Points -0.3s_ Combined points -180s combined points
Minute -180s- Closing -180s- Closing (40kA)

Rated short circuit breaking times

50

30

mechanical life

20000

VS Mechanical parameters of vacuum circuit breakers

project

unit

numerical value

clearance between open contacts

mm

11±1

overtravel

3.5±1

Interphase center distance

210,275

Closing contact bounce time

ms

≤2

Switching and switching are different

≤2

Switching time when the operating voltage is

max

ms

≤40

≤50

min

≤60

closing time

ms

≤70

Average opening speed

m/s

0.9-1.3

Average closing speed

m/s

0.4-0.8

Technical parameters of spring mechanism

project

nominal voltage(V)

rated power(V)

operating voltage range

remark

energy-saving motor

220,110

70,100

85%-110%

Switching diagram Energy storage time ≤10S

Gate diagram

368

85%-110%



Switching diagram

85%-120%

Current transformer technical parameters

Rated primary current (A)

KARated short-time withstand current KA

Rated peak withstand current (kA)

(1K,2K)Accuracy level combination (1K, 2K)

Rated secondary output (VA)

0.2

0.5

10P10

10P15

5

2

5

0.2S/10P

0.2/1OP

0.2S/0.5

0.2/0.5

0.5S/10P

0.5/1OP

10

10

15

10

10

4.5

11

15

6.3

15

20

9.5

23

30

12.6

31.5

40

18

45

50

22

55

75

36

80

100-200

50

90

300-600

72

100

800-1250

80

110

Technical parameters of voltage transformer

rated voltage ratio

accuracy class

nominal output

ultimate output

rated insulation level

10000/100

0.5、0.2、1.0

15、30、60

150

12/45/75

10000/3/100/3/100/3

0.5、0.2、1.0

15、30、60

150

12/45/75

Grounding switch technical parameters

project

unit

numerical value

nominal voltage

KV

12

Rated short-time withstand current (4s)

KV

20、25、31.5、40

Rated peak withstand current

KV

50、63、80、100
